Buenos días Francisco,

me encuentro realizando el ejercicio del módulo 3 del curso de SAP2000 y me surgen varias dudas:

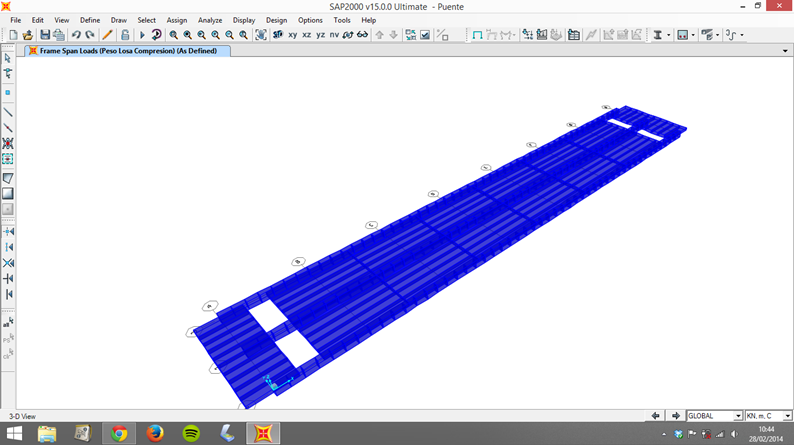

1. He realizado las secciones siguiendo los pasos de los apuntes y con los datos del nuevo problema, pero al extrusionar la vista me aparece lo siguiente

2. En la página 28 de los apuntes dice: " El resto de cargas. Para asignar las cargas en los hastiales se seleccionan los nodos y se le asigna una carga distribuida a los elementos Frame" ¿A qué resto de cargas se refiere?

3. En cuanto a las cargas halladas, se realizan en relación al área de influencia sobre las vigas longitudinales, ¿no tengo que poner ninguna sobre las transversales?

4. Y por último en cuanto a los Carros 1, 2, 3 y 4 no entiendo muy bien como he de colocarlos.

RESPUESTA

1. No te preocupes por el extrusionado de los modelos. El programa SAP2000 siempre va a dibujar las secciones que se asigna a cada Frame haciendo coincidir el centro de gravedad con el eje alámbrico de la barra. Por lo tanto el dibujo no te va a servir de mucho a no ser que el CG coincida con el Frame. Lo que hacemos al definir y asignar la sección es dotar de unas ciertas características mecánicas a la barra en cuestión.

2. El profesor del curso de SAP2000 se refiere ahí a todas las cargas que se han definido en el apartado, a excepción de las cargas de los carros, que se definen y se aplican más tarde. Quizá esté mejor expresado y lo entiendas mejor si lo reescribimos así: "El resto de cargas se introduce seleccionando las correspondientes barras de aplicación y repitiendo el proceso. Para asignar las cargas en los hastiales se seleccionan los nodos y se le asigna una carga distribuida a los elementos Frame."

3. En realidad el resultado no debe modificarse demasiado si hacemos esta distinción entre barras de aplicación de las cargas, puesto que estamos haciendo un cálculo analítico sobre un modelo que tiene todos sus nodos empotrados entre barras. El reparto se hace en función de lo que el o la técnico considere oportuno, lo que le dicte su sentido común ingenieril. Así que si justificas convenientemente que una carga actúe antes sobre las vigas transversales que las longitudinales no habrá problema.

4. Se deben colocar en las posiciones más desfavorables de estudio, que coinciden con las que se dicen en los apuntes. Una vez colocados hay que hacer un reparto estático de las cargas entre los nodos más cercanos. Te adjunto un ejemplo de reparto estático en un pdf. Algunos de los valores que da el anterior profesor puede que no sean del todo correctos, pero son válidos como orientativos.

Un saludo,

Francisco

Tutor Curso de SAP2000
