Hola Francisco, bueno parece que el curso de SAP2000 se termina, ahora que empezaba a mejorar, o por lo menos este ejercicio ya no me ha puesto en especiales dificultades, espero que sea correcto. Generé la geometría troncocónica del depósito con la base curva que era lo diferente al depósito del ejemplo; la acción del viento en el lateral he supuesto que tenía que meterla utilizando un joint pattern y posteriormente surface pressure para que la presión fuera perpendicular a la cara lateral del depósito, en cualquier caso adjunto también los archivos sap2000.

Muchos saludos.

RESPUESTA

parece que las salidas de esfuerzos y deformaciones están dentro del orden de magnitud esperado para el problema. Sin embargo, con el pdf que me mandas no puedo evaluar correctamente si el proceso esta bien o no. Necesitaría que me ampliases el número de capturas de pantalla del proceso, introduciendo, por ejemplo, el joint pattern, las cargas, la sección, el material, etc. El archivo no puedo abrirlo, pues mi versión de SAP2000 es 15.0.0 y la tuya 15.1.0.

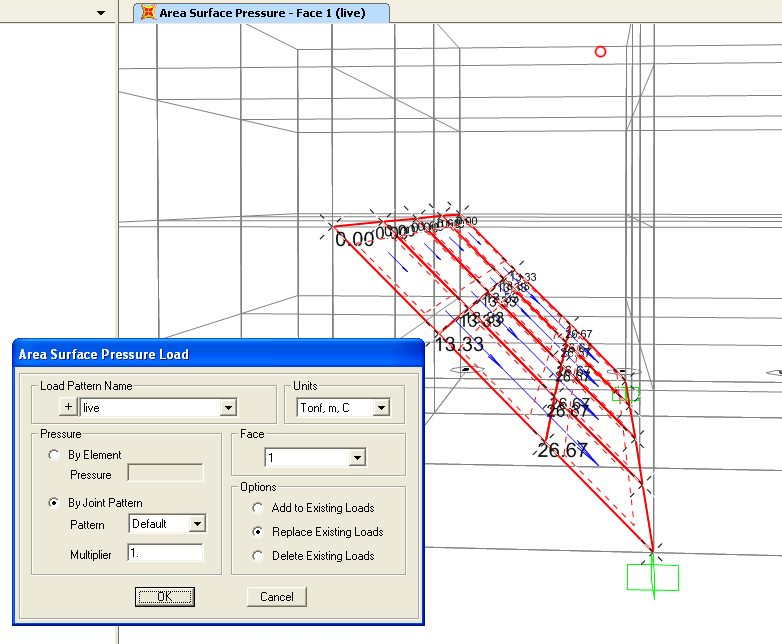

La presión del viento en los laterales del deposito tendrá componente perpendicular y tangencial a la cara, ya que si supones el viento horizontal, en la dirección del eje X, cuando se encuentra con la cara del depósito no lo hace de manera perpendicular. Este apartado si debes cuidarlo. Te adjunto una captura de pantalla de una carga tangencial.

Un saludo,

Francisco

Tutor Curso Online SAP2000
