Modelización Rotura de Balsa: Master Estudios de Inundabilidad

En la simulación de la rotura de la balsa se han tenido en cuenta los datos indicados en el enunciado del ejercicio y se han estimado aquellos valores no indicados, como el caso de la cota de la lámina de agua cuyo valor se ha establecido en 162.30 m.

Por otra parte, el enunciado tampoco especifica el lado de la brecha por lo que se ha tomado el lugar que presenta un mayor riesgo de afección, siendo éste el lado que apunta hacia el casco urbano tal y como se puede observar en la siguiente figura.

DATOS MODELIZACIÓN

SIMULACIÓN: 2 horas (7200 s)de tiempo de simulación con resultados cada 30 segundos

COTA CORONACIÓN: 164.18 m

COTA LAMINA DE AGUA: 162.30 m (6.76 m de por encima de la cota del fondo de la balsa)

COTA INFERIOR DE LA BALSA: 155.54 m

VOLUMEN BALSA: 0,013 hm3

ROTURA BRECHA: 60 s

RESULTADOS MODELIZACIÓN

Vista en Planta

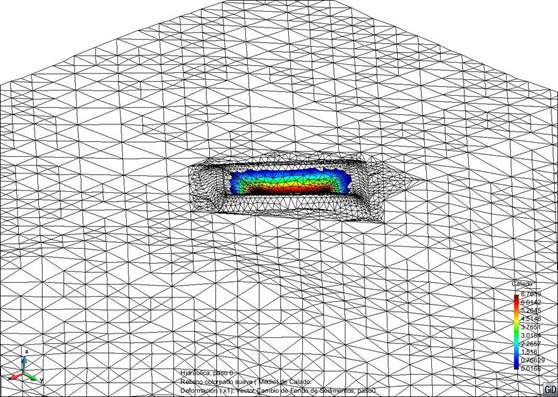

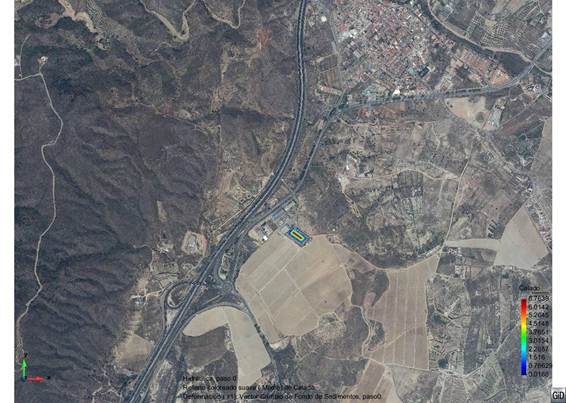

Paso 0

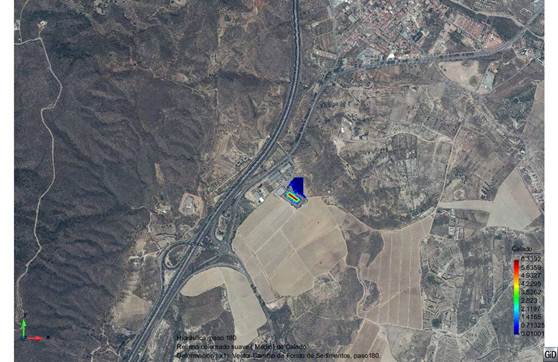

Paso 180

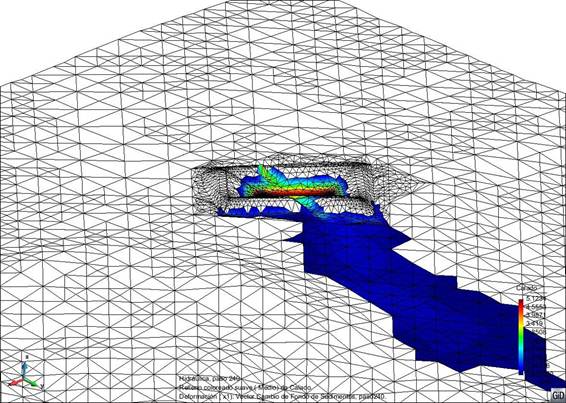

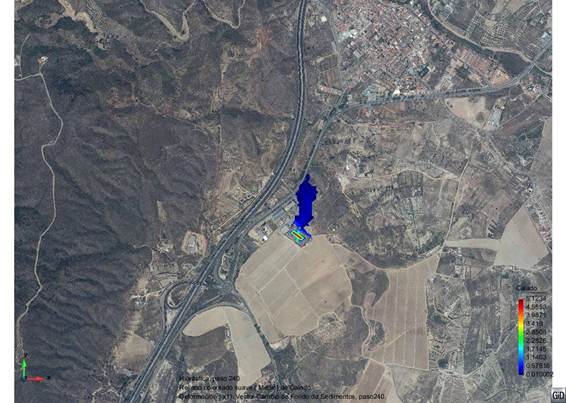

Paso 240

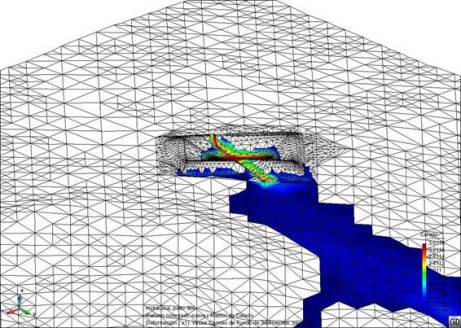

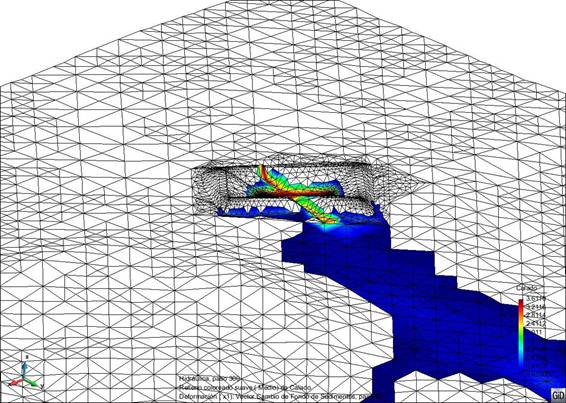

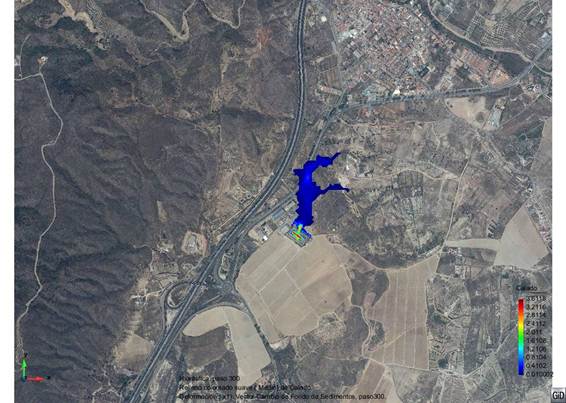

Paso 300

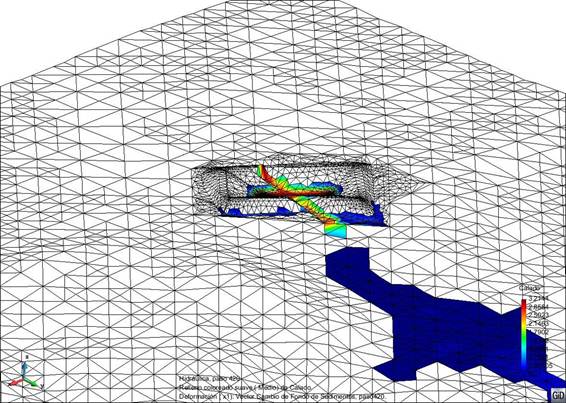

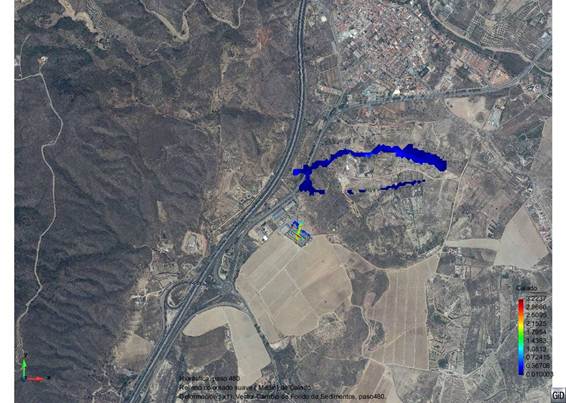

Paso 480

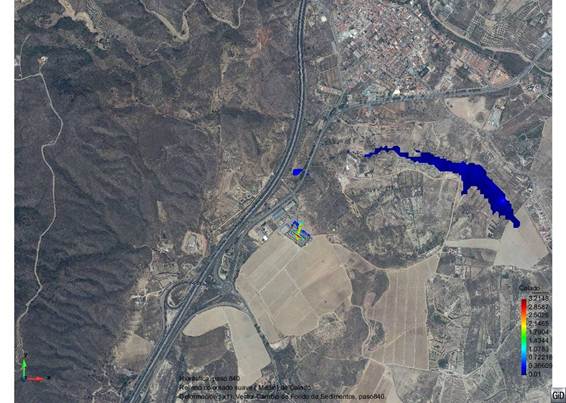

Paso 840

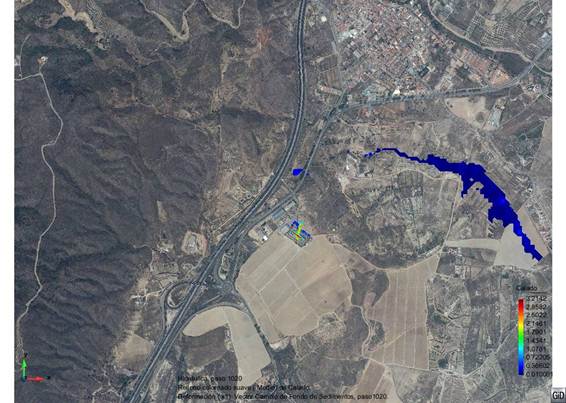

Paso 1020

Como se puede observar en las imágenes de la modelización, el agua de la balsa no alcanza el casco urbano aunque si llega a inundar parcialmente la carretera N-340a y diversos cortijos situados al sur del municipio.

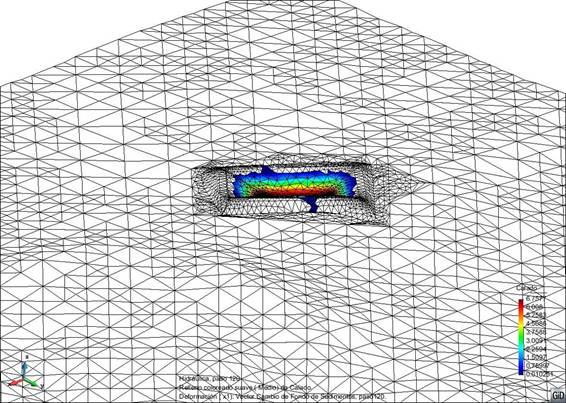

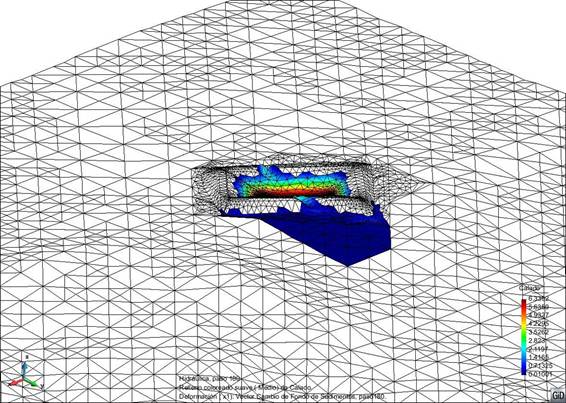

Formación de la brecha en la balsa
