Hola Francisco, le acabo de dar una vuelta al ejercicio del Curso de SAP2000 con tus comentarios, lo más importante como meter la acción del viento, te cuento a ver si es correcto o no, los 2 KN/m2 que inciden en el cubeto de forma lateral los he descompuesto por trigonometría en una acción perpendicular sobre el alzado del cubeto de valor 1,6 KN/m2 y una tangencial de 1,21 KN/m2. Después me he creado 2 joint pattern, uno llamado acción perpendicular del viento y otro llamado acción tangencial del viento, ambos los he aplicado sobre el cubeto con el comando que me adjuntas de area surface pressure load, sólo que en el perpendicular elijo la opción top dentro de face, y en la tangencial he ido probando hasta que en la face número 4 me salían los vectores de fuerza tangencial en la dirección que quería. Te adjunto aquí abajo unos pantallazos con las cargas a ver qué te aprecen.

Alumno del Curso de SAP2000

RESPUESTAS

Buenos días Ramón,

efectivamente, con esta descomposición trigonométrica el viento incide de forma perpendicular y tangencial. Supongo que ahora veras unos resultados más congruentes que los anteriores. La aplicación mediante la opción Top también es correcta. Te recomiendo que siempre visualices las cargas aplicadas para asegurarte de su correcta aplicación.

Te comento una reflexión sobre la aplicación de esta carga de viento. Como el modelo es simétrico con respecto a un eje, la aplicación de la carga de viento en cualquiera de sus direcciones será similar. En otras palabras, como has hecho tu, solamente aplicando la carga de viento en una dirección y sentido quedan recogidas todas las casuísticas.

Cuando se aplica el viento en dirección y sentido en el modelo una de las partes del mismo se encontrará presionada y la otra succionada. Normalmente este valor se debe calcular, pero se puede tomar de valor igual para ambos casos. En el caso de aplicación de la carga de viento que has colocado tu, el viento viene por todas las direcciones a la vez. Tendrías que discretizar el modelo en dos mitades, y aplicar estas cargas en un mismo sentido (para simular por el otro lado la carga de succión).

Esto último no es necesario que lo hagas, pues el procedimiento es el mismo y se que vas a saber hacerlo. Solamente te lo comento para que lo tengas en cuenta en futuros trabajos, y de paso recordemos el concepto.

Con esto queda terminado el curso de SAP2000, ¿verdad?

Un saludo,

Francisco

Tutor del Curso Online de SAP2000

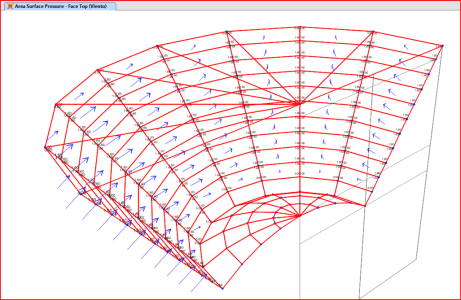

COMPONENTE PERPENDICULAR DE LA ACCION DEL VIENTO

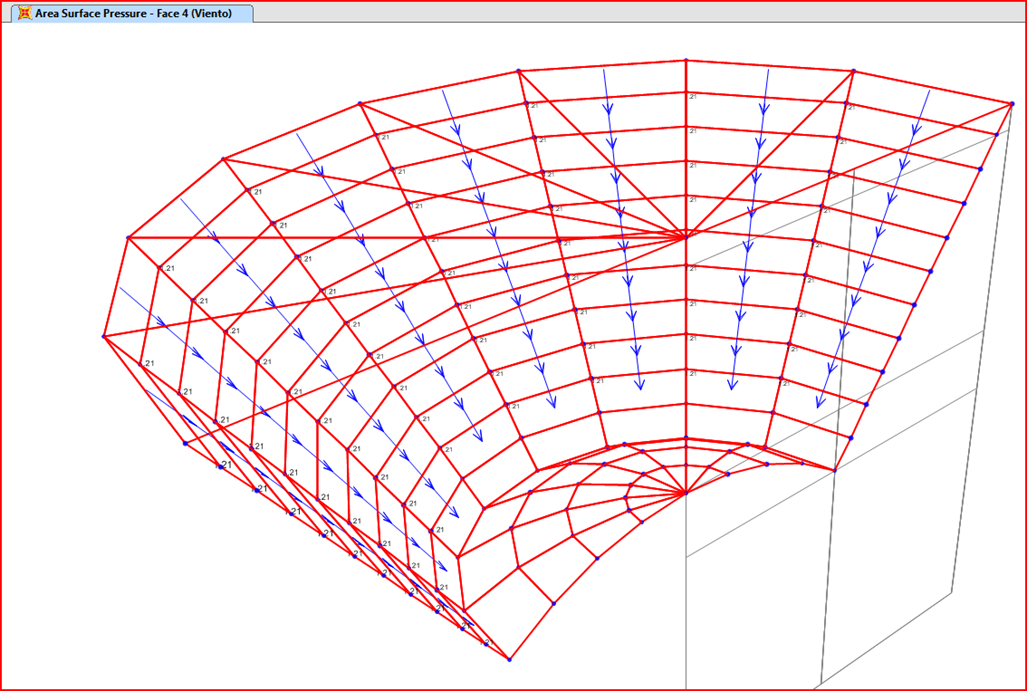

COMPONENTE TANGENCIAL DE LA ACCION DEL VIENTO

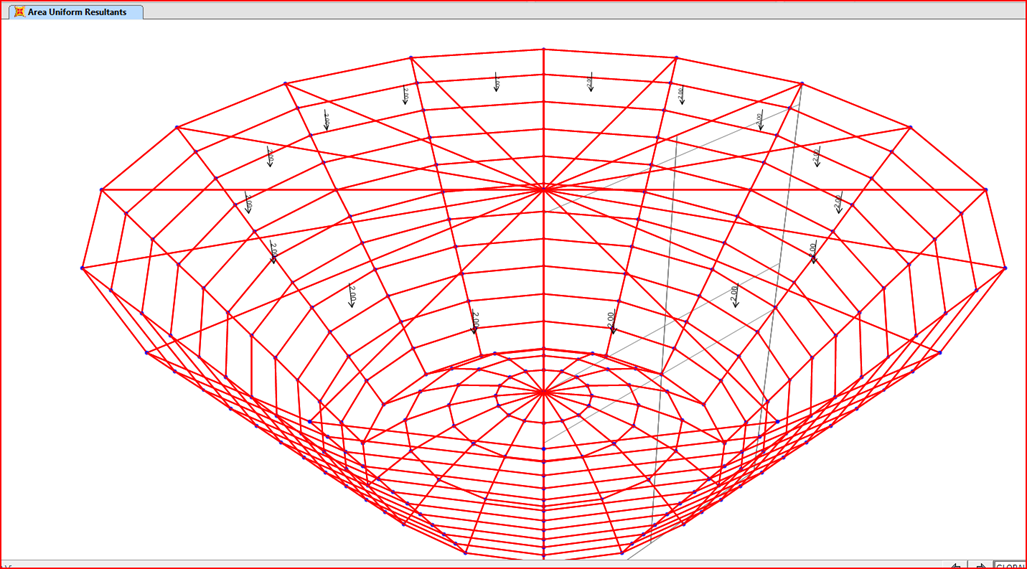

SOBRECARGA DEL MANTENIMIENTO DE LA CUBIERTA

PRESIÓN DESDE EL INTERIOR DEL AGUA
