Te envío los problemas del Módulo II del Curso de SAP2000.

En el problema 1 me he rayado un poco cuando se utilizaban 1 y 2 elementos por el tema de las cargas puntuales, no sé si lo he hecho de la manera correcta.

En el problema 3 del curso de SAP2000 no sé si he hecho de la mejor manera posible el tipo frame, pero salen resultados coherentes con el tipo shell, ya me dirás.

Por otro lado, tengo una duda que no tiene nada que ver con los ejercicios. No sé añadir ventanas, por eso siempre tengo dos abiertas… En el video lo hace pero con un botón que no se ve en pantalla y yo no lo tengo. Me puedes decir cómo se hace? Muchas gracias.

RESPUESTAS

Buenos días Cristina,

Problema 1: no hay que dividir en elementos en la horizontal, sino en la vertical. Es decir, en tu caso el modelo que presentas con 3 elementos en la horizontal y 3 en la vertical es la base de las demás discretizaciones. Sobre ese tienes que afinar la discretización en vertical desde 1 a más elementos, tal y como se dice en el enunciado. Con ello siempre tendrás los puntos de aplicación de las cargas definidos dentro del mismo modelo Shell y los desplazamientos en cabeza podrás observar como disminuyen a medida que se aumenta la discretización.

Problema 2: la manera en que lo has resuelto es válida, pero no del todo ortodoxa. Para crear este modelo es más sencillo dibujar un radio, de un corte transversal del elemento pasando por el origen, y más tarde extruirlo hasta crear la circunferencia con las opciones Edit->Extrude->Extrude Lines to Areas. De esta manera se te crean solas las áreas.

Problema 3: ningún comentario. Lo ha resuelto brillantemente.

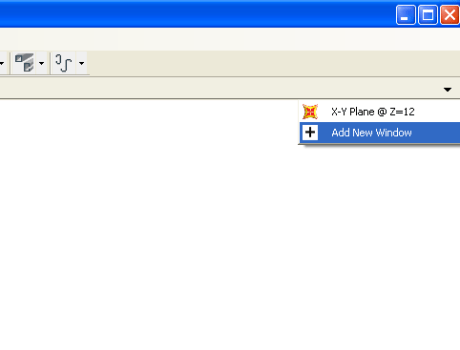

Para crear una ventana nueva, teniendo solo una abierta ha de ir a la pestaña de la vista y clickar en "añadir". En las opciones del cuadro de dialogo interior podrá definir como es la vista que le interesa. Le adjunto una captura.

Un saludo,

Francisco

Tutor del Curso de SAP2000
