Buenos días Francisco, entrego el problema correspondiente al tema 7 o módulo 5 del curso online de SAP2000.

Saludos

Alumno de Curso Online de SAP2000

RESPUESTA

Buenas tardes Juan,

creo que no logras entender el esquema del puente. La estructura que planteas en el ejercicio que acabas de enviar no puede ser portante, porque los pilares que bajan de la plataforma no entroncan correctamente con el arco inferior, no transmiten su carga al arco inferior. Además estás obteniendo valores de deformadas que no son normales (2 metros o más).

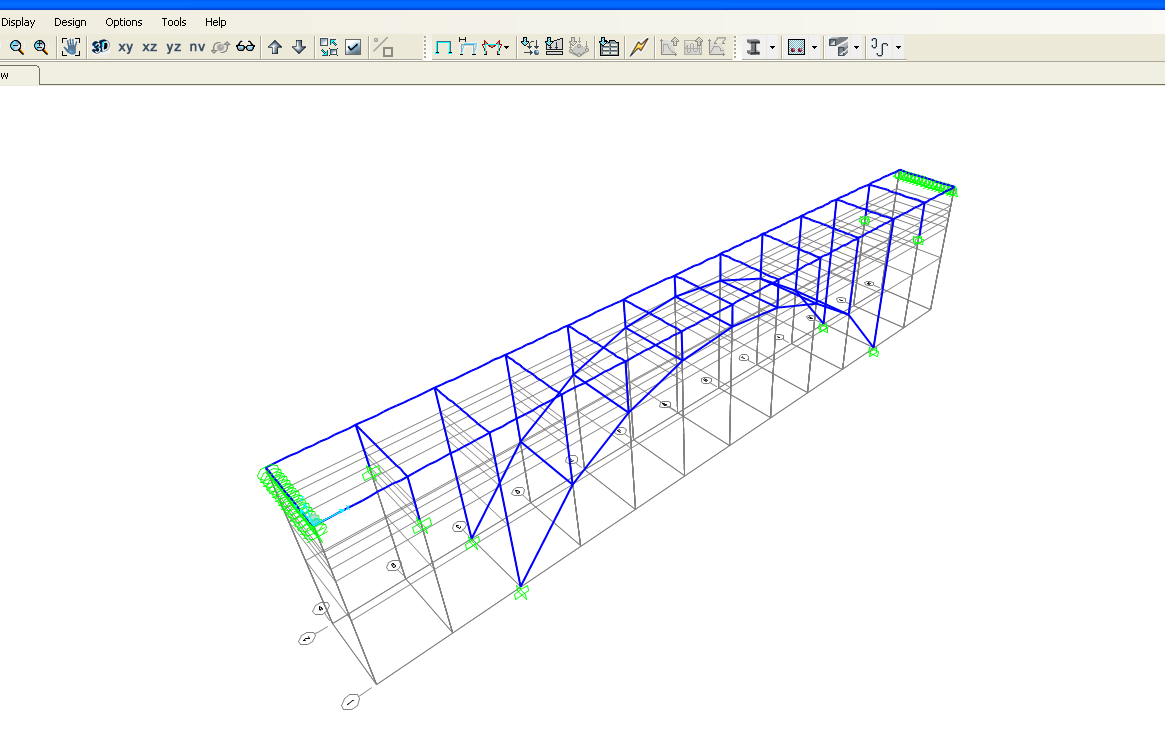

Te adjunto una vista 3D de como debería quedar la estructura. Realiza los cambios pertinentes y la vuelves a enviar para que la revise, por favor.

Un saludo,

Francisco

Tutor Curso de SAP2000
