Me he estancado en un par de cosillas del ejercicio 2 del Curso de SAP2000, en la parte del muro. Ahora mismo tengo dibujado el muro, creo que he aplicado la carga triangular mediante el joint pattern y las puntuales pero no se como aplicar la carga muerta del peso.

Podias echarle un vistazo porque ademas la carga triangular me aparece dibujada cuando la introduzco pero luego a la hora de obtener las vista de las diferentes cargas no aparece ninguna carga en las areas pero si en las joints y la cosa me tiene un poco "mosca".

Gonzalo

Alumno del Curso de SAP2000

RESPUESTAS

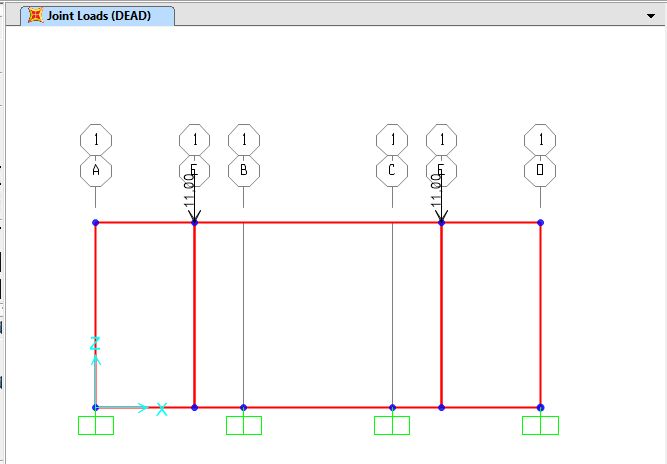

para aplicar cargas puntuales sobre elementos Shell no puedes hacer introduciendo previamente elementos Joints en su contorno. Si haces esto último perderás la continuidad del modelo. Es decir, no están vinculados con el Shell, porque lo están solos en el espacio. Para aplicar una carga puntual a un Shell debes hacerlo sobre un punto en el que coincidan 2 o más elementos Shell. Te pongo un ejemplo de ello en una captura de pantalla de SAP2000.

El peso muerto de los elementos lo toma el programa automáticamente en la hipótesis de carga DEAD con el multiplicador 1.

No veo claro el problema con la visualización de la carga triangular. Vuelve a intentar el ejercicio con los comentarios que te hago a ver si te sale ahora mejor.

Un saludo,

Francisco

Tutor del Curso de SAP2000
