le adjunto un intento de resolución del ejercicio uno del módulo 2 del curso online de SAP2000.

También una duda sobre la geometría de dicho ejercicio con 2 elementos shell.

RESPUESTA:

el desplazamiento que tiene que comprobar y comparar es el correspondiente al U2 (es decir, en la dirección del eje Y) en cabeza, normalmente en el punto de aplicación de una de las dos cargas puntuales.

No es normal que obtenga un valor de -2280000000000 m de desplazamiento. Debería comprobar la definición de las cargas y de las caracteristicas del elemento. También compruebe que la combinación creada para medir desplazamientos es la correspondiente al ELS y la combinación de los estados tensionales la ELU.

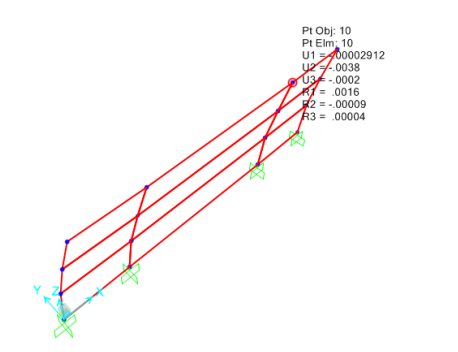

La discretización del elemento en la vertical no se hace duplicando en el eje Y el modelo, sino dividiendo este en el eje Z. Le adjunto una imagen de como debe quedar el modelo, ya deformado, cuando lo discretizamos en la vertical con 3 elementos:
