Tengo algunas dudas respecto a los ejercicios del curso de SAP2000:

– En el ejercicio 3, pide que lo hagamos con un elemento tipo frame, sin embargo, si utilizo sólo un elemento no soy capaz de situar las cargas puntuales a 4 metros del origen (sin haber puesto un nodo ahí), por lo uq ehe decidido utilizar 3 elementos, aunque soy consciente de que al meter las condiciones de contorno se modifica el valor.

– De forma general, he utilizado siempre una combinación de cargas sin coeficientes de mayoración, es decir, dotando siempre a las cargas de coeficiente 1. ¿Debo seguir algún patrón?.

– Al definir la geometría de la sección, he colocado redondos según mi criterio, sin realizar cálculos. ¿Varían los resultados haciendo un cálculo exacto? y en ese caso ¿Habría de hacerse a mano?.

Adjunto el resultado de los ejercicios a continuación.

El primer ejercicio tiene 4 soluciones, una por cada planteamiento en función de los elementos que se utilizan (tal y como se pedía en el enunciado).

No recibí respuesta del profesor por lo que agradecería que usted me mostrara mis errores.

Por otro lado, había comenzado con el siguiente módulo (ODT II), y había puesto en conocimiento del profesor una duda por la que tampoco obtuve respuesta y la cual me impedía avanzar.. soy consciente de que es una duda muy liviana, pero he sido incapaz de encontrar respuesta toqueteando el programa.

Estoy haciendo el módulo 2, de ODT con elementos tipo Shell. Al definir la geometría, en en mi menú no aparecen las flechas que ustedes muestran en los vídeos de ayuda, para cambiar de plano (por ejemplo, marco el plano XY Z=4, pero no encuentro cómo cambiar al plano XY Z=0).

No sé si me explico. Le dejo una captura de pantalla para que vea lo que digo.

RESPUESTA:

1 – Puedes situar una carga puntual en un elemento Frame mediante el menú Assign->Frame Loads->Point. Dentro solamente tendrás que definir la carga en función del punto en el que esté aplicada y el valor de esta.

2 – Sí. Utiliza ELS para comprobar deformaciones y ELU para estados tensionales, mayorando por 1 las cargas en los primeros y por 1.35 o 1.5 (según se ve en los apuntes, cargas permantes,etc.) las cargas en los segundos.

3 – No te preocupes por la definición de las armaduras. Si no entras a modificarlas no habrá problema. Por el momento no las estamos teniendo encuenta, aunque se puede hacer.

4 – En cuanto a los resultados obtenidos por el ejercicio 1 decirle que no pretendo comprobarlos numéricamente, sino verificar el procedimiento. Salvo la pareciación sobre los ELS y los ELU está bien ejecutado.

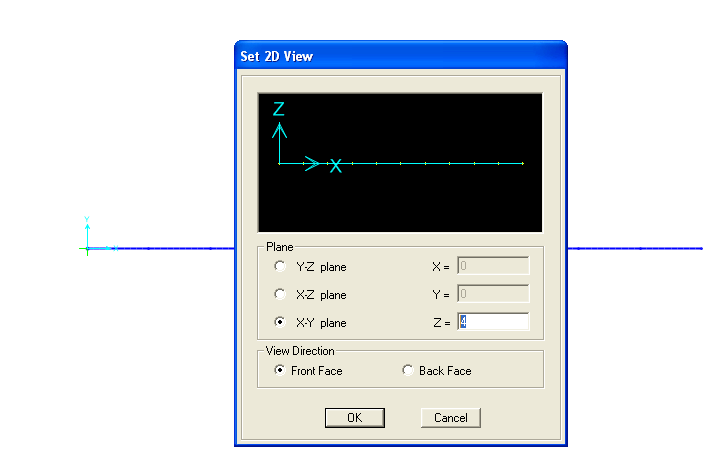

5 – Para cambiar de vista 2D solo tiene que ir al menú View->Set 2D view y establecer las características de su nueva vista. le adjunto una captura.
